一、 特點：
1、 遠心光路設計，測量誤差小。
2、 電機驅動測量，省力、方便。
3、 直插式物鏡，錐面配合，彈簧壓緊，定中心精確。
4、 備有旋轉工作臺，便于測齒輪類零件。
5、 工作臺能偏擺± 15 °，便于測量帶螺旋角零件。
二、 用途：

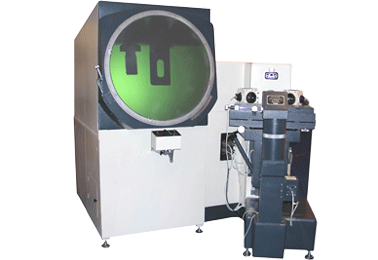

本儀器采用臥式光路和大行程工作臺，測量范圍大，同時工作臺帶有偏擺功能，增加了對特殊零件的測量。廣泛用于機械、儀器、電子等行業，大專院校，研究所及計量檢定部門。該儀器能高效地檢測各種形狀復雜工件的輪廓，表面形狀如沖壓件、凸輪、齒輪、樣板、螺紋及成型刀具等。
三、規格參數
1、 投影屏
投影屏尺寸（ mm ） : φ 800
投影屏旋轉范圍： 0 ° ~360 °
投影屏旋轉分度值； 1 °
游標分劃值： 1 ′
2、 物鏡參數
3、 工作臺尺寸（ mm ）： 650 × 200
工作臺行程（ mm ） 縱向： 0~200
橫向（調焦）： 0~25
垂向： 0~150
擺動：± 15 °
4、 儀器的準確度：（ 4+20L ）μ m ，其中 L 為被測件長度，單位為 m
5 、使用頂針架時被測件的最大直徑φ 150 mm
6 、被件最大重量： 18Kg
7 、透射照明： 24V/250W 鹵鎢燈
8 、反射照明： 16V/150W 白熾燈
9 、儀器外形尺寸（ mm ）：長×寬×高 =2130 × 1800 × 1950
10 、儀器重量； 1500 Kg
四、 主要附件：
物鏡： 10 × 20 × 50 × 100 ×
平面工作臺： 內外頂針 80 mm 標準尺
圓工作臺： V 型架 500 mm 普通玻璃尺
頂針架 放大鏡
